Cara Membaca nilai Resistor

Pengenalan Resistor

Resistor

Resistor adalah komponen elektronik yang berfungsi untuk menghambat arus listrik dalam suatu rangkaian. Dengan kata lain, resistor mengatur seberapa besar arus listrik yang mengalir ke bagian-bagian lain dari rangkaian tersebut.

Fungsi Resistor:

• Mengontrol aliran arus listrik

• Membagi tegangan

• Melindungi komponen lain dari kelebihan arus

• Menentukan waktu dalam rangkaian RC (Resistor-Capacitor)




Cara Kerja Resistor:

Resistor bekerja berdasarkan prinsip hukum Ohm, di mana besar tegangan (V) berbanding lurus dengan arus (I) dan resistansi (R).V = I × RSemakin besar nilai resistansi, semakin kecil arus yang bisa lewat.

Jenis-Jenis Resistor:

• Resistor Tetap: Nilai resistansinya tetap.

• Resistor Variabel (Potensiometer): Nilai resistansinya bisa diubah-ubah.

• Resistor Termistor: Nilainya berubah tergantung suhu.

• LDR (Light Dependent Resistor): Nilainya berubah tergantung cahaya.

Cara Membaca Nilai Resistansi Resistor Berdasarkan Warna Cincinnya

Resistor biasanya memiliki cincin warna untuk menunjukkan nilai resistansinya. Ada dua tipe umum:

• Resistor 4 cincin

• Resistor 5 cincin

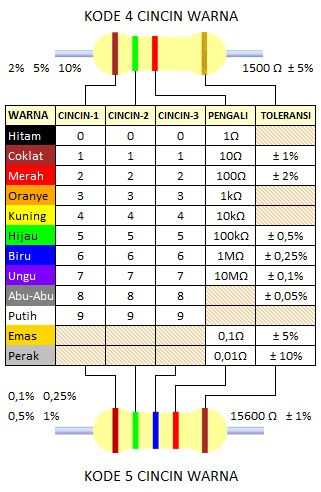

Setiap warna mewakili angka tertentu sesuai tabel berikut:

Tabel nilai resistor

Contoh Membaca Resistor 4 Cincin:

Misal resistor memiliki cincin: Coklat - Hijau - Merah - Emas

• Coklat = 1

• Hijau = 5

• Merah = pengali 100

• Emas = toleransi ±5%

Maka:

• Nilai resistansi = (1 5) × 100 = 1500 Ω atau 1,5 kΩ dengan toleransi ±5%.

Contoh Membaca Resistor 5 Cincin:

Misal resistor memiliki cincin: Coklat - Hijau - Hitam - Merah - Emas

• Coklat = 1

• Hijau = 5

• Hitam = 0

• Merah = pengali 100

• Emas = toleransi ±5%

Maka:

• Nilai resistansi = (1 5 0) × 100 = 15.000 Ω atau 15 kΩ dengan toleransi ±5%.

Penutup

Tabel kode warna resistor ini akan menjadi rujukan penting untuk pengembangan berbagai sistem elektronika di proyek-proyek IoT yang akan dibangun di website ini.Terima kasih sudah belajar bersama kami!
